令和2年測量士補 No.25 解説｜不等沈下の土量計算

本ページはプロモーション（アフィリエイト広告）を含みます。

不等沈下した土地を元の地盤高に戻すために必要な盛土量を、三角柱の体積式で求める計算問題です。

問題

10年前に水平に整地した図25−1の土地ABCDにおいて、先日、水準測量を行ったところ、地盤が不等沈下していたことが判明した。観測点の位置関係及び沈下量は、図25−1及び表25に示すとおりである。盛土により、整地された元の地盤高に戻すには、どれだけの土量が必要か。図25−2の式①を用いて算出し、最も近いものを次の中から選べ。
ただし、盛土による新たな沈下の発生は考えないものとする。

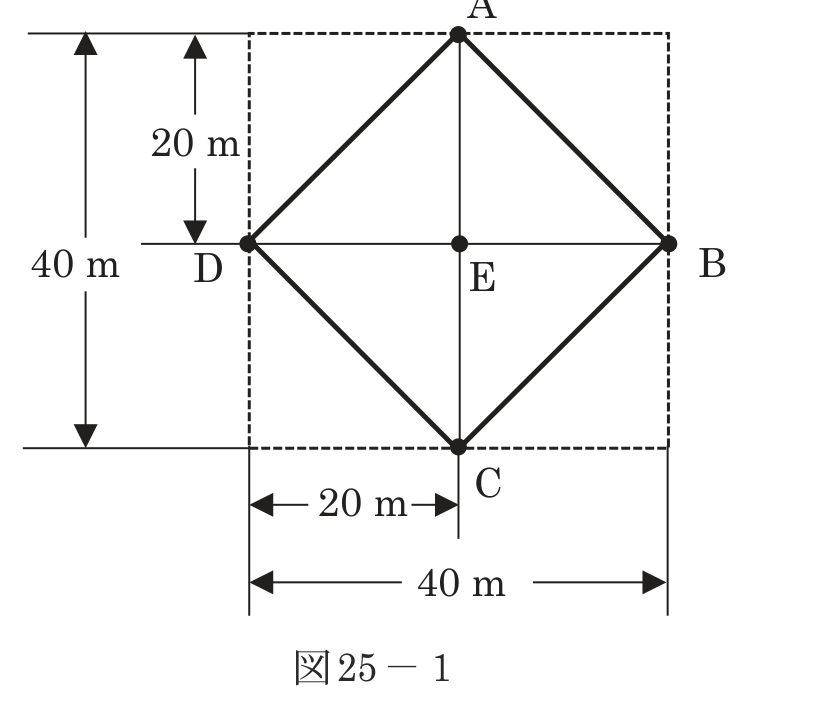

図25−1　水平に整地した土地ABCDと観測点の配置図。1辺40mの正方形の対角に頂点A・B・C・D、中央に観測点Eを置いた菱形の模式図 — 図25−1　出典：国土地理院ウェブサイト「測量士・測量士補試験の試験問題及び解答例」（令和2年測量士補試験問題集 No.25）

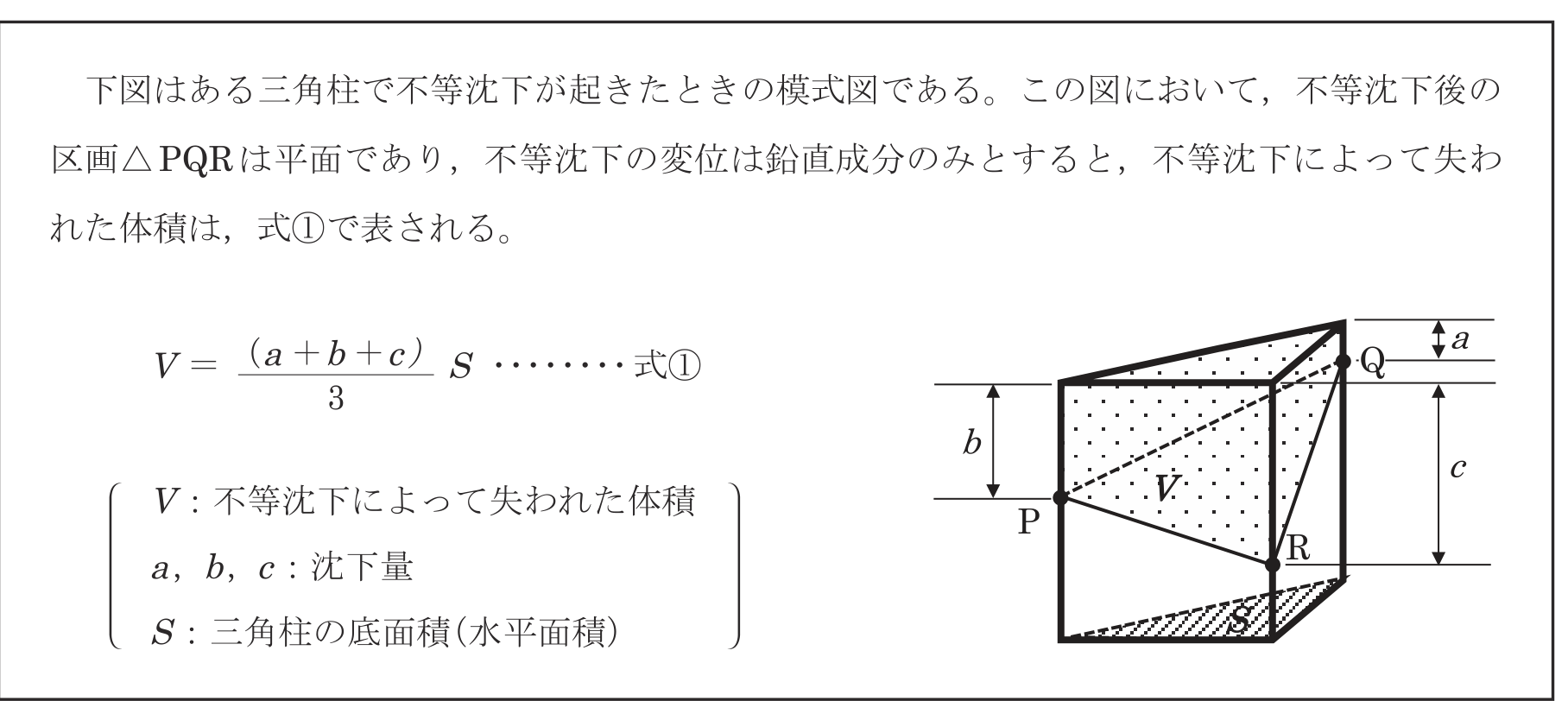

図25−2　三角柱で不等沈下が起きたときの模式図と式①。頂点P・Q・Rの沈下量a・b・cと底面積Sから、失われた体積V＝(a＋b＋c)/3×Sを表す — 図25−2　出典：国土地理院ウェブサイト「測量士・測量士補試験の試験問題及び解答例」（令和2年測量士補試験問題集 No.25）

式①：V ＝ (a＋b＋c)/3 × S　（V：失われた体積、a・b・c：各頂点の沈下量、S：三角柱の底面積）

観測点	沈下量（m）
A	0.3
B	0.2
C	0.3
D	0.2
E（中央）	0.1

※ 土地ABCDは対角線40 m×40 mのひし形で、中央が観測点E。（参考：図25−1）

選択肢	必要な土量
1	140 ㎥
2	160 ㎥
3	180 ㎥
4	200 ㎥
5	400 ㎥

出典：国土地理院ウェブサイト「測量士・測量士補試験の試験問題及び解答例」（令和2年測量士補試験問題集 No.25）

正解：2（160 ㎥）

解き方

Step 1：土地を中央Eで4つの三角形に分ける

ひし形ABCDの面積＝ (1/2)×対角線×対角線＝ (1/2)×40×40 ＝ 800 ㎡

4つの三角形（△AEB、△BEC、△CED、△DEA）の底面積 S ＝ 800 ÷ 4 ＝ 200 ㎡

Step 2：各三角形の体積を式①で計算

△AEB ＝ (0.3＋0.1＋0.2)/3 × 200 ＝ 0.2×200 ＝ 40 ㎥

△BEC ＝ (0.2＋0.1＋0.3)/3 × 200 ＝ 40 ㎥

△CED ＝ (0.3＋0.1＋0.2)/3 × 200 ＝ 40 ㎥

△DEA ＝ (0.2＋0.1＋0.3)/3 × 200 ＝ 40 ㎥

Step 3：合計

V ＝ 40×4 ＝ 160 ㎥

独学でここまでの整理がきついと感じたら、講義で手順から補うのが近道です。

▶ アガルートの無料資料請求・サンプル講義を試す

試験で押さえるポイント

土地を中央点で三角形に分割し、各三角柱の体積（沈下量3点の平均×底面積）を合計します。ひし形面積は「対角線×対角線÷2」。

一問一答

問題：三角柱の体積式 V=(a+b+c)/3×S は、何を表すか。

答え：3頂点の沈下量(a,b,c)の平均に底面積Sを掛けた、失われた体積。

土量計算とは？

計算問題は解き方の「型」を押さえると安定して得点できます。頻出パターンは測量士補の計算問題の解法パターンで整理できます。

それでも計算問題で手が止まる・独学だとつらい人は、解き方の手順から教えてくれる通信講座が近道です。数学が苦手でも進めやすい講座はアガルート測量士補講座の評判で確認できます。
