令和4年測量士補 No.7 解説｜偏心観測の水平角計算（計算問題）

本ページはプロモーション（アフィリエイト広告）を含みます。

既知点Bから既知点Aへの視通が確保できないため、Aに偏心点Pを設けて観測しました。観測値（水平角T′・偏心距離e・偏心角φ）から、本来の水平角T（既知点A方向と新点C方向の間の角）を求める問題です。

問題

図7は、トータルステーションによる偏心観測について示したものである。図7のように、既知点Bにおいて、既知点Aを基準方向として新点C方向の水平角を測定しようとしたところ、既知点Bから既知点Aへの視通が確保できなかったため、既知点Aに偏心点Pを設けて、水平角T′、偏心距離e及び偏心角φの観測を行い、表7の結果を得た。このとき、既知点A方向と新点C方向の間の水平角Tは幾らか。最も近いものを次の中から選べ。

ただし、既知点A、B間の距離Sは1,500mであり、S及びeは基準面上の距離に補正されているものとする。また、角度1ラジアンは（2×10⁵）″とする。なお、関数の値が必要な場合は、巻末の関数表を使用すること。

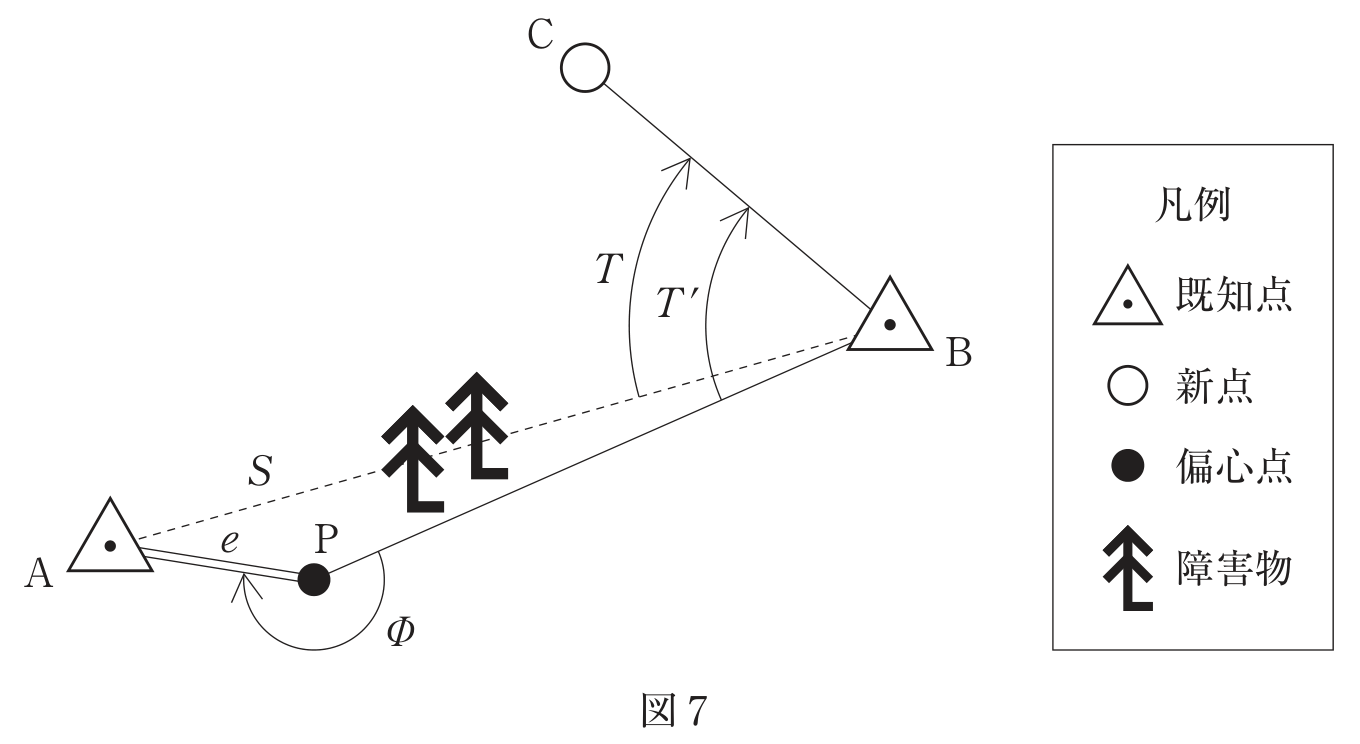

図7　トータルステーションによる偏心観測の配置図。既知点A・B・新点C、偏心点P、偏心距離e・偏心角φ・水平角T/T′を示す模式図（凡例付き） — 図7　出典：国土地理院ウェブサイト「測量士・測量士補試験の試験問題及び解答例」（令和4年測量士補試験問題集 No.7）

記号	観測値
φ（偏心角）	210°00′00″
e（偏心距離）	2.70 m
T′（観測した水平角）	50°41′00″

50°30′00″
50°32′00″
50°34′00″
50°36′00″
50°38′00″

出典：国土地理院ウェブサイト「測量士・測量士補試験の試験問題及び解答例」（令和4年測量士補試験問題集 No.7）

正解：5（T ≒ 50°38′00″）

解き方：偏心補正量を求める

偏心点Pを視準したことによる方向のずれ（偏心補正量 ε）は、三角形の正弦定理から次式で求めます。

ε″ ＝ ( e × |sin φ| ÷ S ) × ρ″

＝ ( 2.70 × |sin 210°| ÷ 1,500 ) × (2×10⁵)

｜sin 210°｜＝0.5 なので

＝ ( 2.70 × 0.5 ÷ 1,500 ) × 200,000

＝ ( 1.35 ÷ 1,500 ) × 200,000 ＝ 0.0009 × 200,000

＝ 180″ ＝ 3′00″

解き方：本来の水平角Tを求める

図の配置から、観測値T′に偏心補正量εを差し引いてTを得ます。

T ＝ T′ − ε ＝ 50°41′00″ − 3′00″ ＝ 50°38′00″
