XY座標と方位角の関係、最初わかりにくかったソクタです。「Xが北方向・Yが東方向」という測量独自のルールが混乱のもとです。
この記事の要点
測量で使う座標とは、地上の点の位置を数値（X・Y）で表したものです。平面直角座標系では、X軸が南北方向（北が+）、Y軸が東西方向（東が+）で、数学のXYとは軸の意味が逆になります。
トラバース測量では、方位角と水平距離から座標差（緯距・経距）を求め、各点の座標を順に計算します。試験では「XとYどちらが南北か」「sin・cosの使い分け」が頻出です。
「座標って数学のXYと同じ？」「方位角から座標を求めるとき、Xにsinとcosどちらをかけるのか」「緯距・経距はどっちがどっち？」。これらの疑問をまとめて整理します。
座標とは、ある点の位置を縦と横の数値（X・Y）で表したものです。
測量では、地上の点を地図上の数値で管理するために座標を使います。トラバース測量（多角測量）の計算や、面積計算、境界の確定など、あらゆる場面で座標が登場します。
座標の基本がわかると、緯距・経距の計算やトラバース計算の流れがつながって見えるようになります。
ザックリ言うと、点の位置を2つの数値（X・Y）で表す方法です。測量ではX＝南北方向、Y＝東西方向で使います。ソクタは「地図上の住所。座標があれば距離も面積も方位も全部計算で出せる」みたいなイメージをしています。
測量の座標系とは何か
測量で使う座標系は、平面直角座標系が基本です。これは、日本全国を19のゾーンに分けて、各ゾーンの原点からの距離をX・Yの数値で表す座標系です（公共測量作業規程の準則に基づく）。
日常生活でなじみの深い「数学のXY座標」と混同しやすいですが、測量では軸の意味が逆になります。この点が試験の頻出ポイントです。

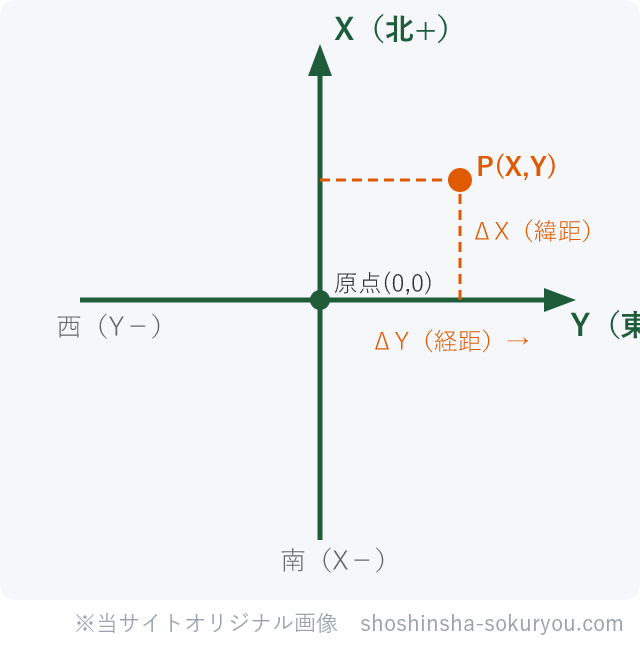

平面直角座標系：X軸が南北（北が+）、Y軸が東西（東が+）
数学のXYと測量のXYは何が違うか
数学では「X軸が横（東西）、Y軸が縦（南北）」ですが、測量ではこれが逆です。測量で座標を扱うとき、まずこの違いを頭に入れておくことが大切です。
基準点測量の規定は、作業規程の準則（下図）の第2編に定められています。
| 項目 | 数学のXY | 測量のXY |
|---|---|---|
| X軸の方向 | 横（東西） | 縦（南北）、北が正 |
| Y軸の方向 | 縦（南北） | 横（東西）、東が正 |
| 角度の取り方 | X軸から反時計回り | 北（X軸）から時計回り |
| sin・cosの対応 | X方向：cos、Y方向：sin | X方向：cos、Y方向：sin（同じ形だが軸の意味が違う） |
計算式の形は数学と似ていますが、「X＝南北、Y＝東西」と覚えておかないと、緯距と経距をどちらの軸に足すかで混乱します。試験では「X座標の差（緯距）」「Y座標の差（経距）」という表現で出題されます。
方位角と水平距離から座標を求める方法
トラバース測量では、各辺の方位角と水平距離がわかれば、次の点の座標が計算できます。座標差（緯距・経距）の計算式は次のとおりです。
| 名称 | 計算式 | 意味 |
|---|---|---|
| 緯距（ΔX） | L × cos θ | X座標の差（南北方向の変化量） |
| 経距（ΔY） | L × sin θ | Y座標の差（東西方向の変化量） |
L は辺の水平距離、θ は方位角です。方位角が北東方向（0°〜90°）のときは ΔX と ΔY がともに正になります。方位角が180°を超えると ΔX は負（南方向）になります。
各点の座標は、前の点の座標に ΔX と ΔY を順に加えていくことで求めます。
| 点 | X座標 | Y座標 | 備考 |
|---|---|---|---|
| A（既知点） | −800.00（R6問6より） | ＋1,100.00 | 与えられる値 |
| B | −800.00＋ΔXAB | ＋1,100.00＋ΔYAB | 座標差を加える |
| C | XB＋ΔXBC | YB＋ΔYBC | 前の点に加えていく |
座標を使う場面
測量士補の試験で座標が登場する場面を整理します。どの計算も「X＝南北、Y＝東西」の軸をしっかり意識することが前提になります。
| 場面 | 座標の使い方 |
|---|---|
| トラバース測量 | 方位角×水平距離 → 座標差 → 各点の座標を順計算 |
| 閉合誤差の計算 | ΔXの合計・ΔYの合計が0にならない誤差量を求める |
| 面積計算（座標法） | 各頂点の座標からガウスの公式で面積を計算 |
| 境界点の管理 | 座標で境界点を記録・復元する |
面積計算での座標法（ガウスの公式）については、応用測量の記事で整理しています。
試験で問われやすいポイント
令和6年第6問（計算：平面直角座標）では、方向角305°00'00"・平面距離1,000mで点Bの座標を求める問題が出題されています（XA＝−800.00m、YA＝＋1,100.00m → 正答：XB≒−226.42m、YB≒＋280.85m、選択肢4）。ΔX＝L×cos（方向角）、ΔY＝L×sin（方向角）と、X軸が北方向・Y軸が東方向という平面直角座標系の定義が両方必要な典型問題です。
方向角305°ではΔXが正（北向き）・ΔYが負（西向き）になります。方位角の象限によってΔX・ΔYの符号が変わる点を事前に確認してから計算を始めると符号ミスを防げます。
混同しやすい用語
緯距（ΔX）と経距（ΔY）
緯距はX軸（南北）の座標差、経距はY軸（東西）の座標差です。「ΔX＝緯距（南北・cosα）、ΔY＝経距（東西・sinα）」とセットで覚えることを勧めます。（2026-05-22確認）
座標と標高
座標（X・Y）は水平面上の位置を示す値であり、標高（Z）は垂直方向の高さを示す値です。XYZをまとめて3次元座標と呼ぶ場合もありますが、測量士補の試験では水平の座標計算と垂直の高さ（水準）計算は別のテーマとして出題されます。
一問一答
問題：平面直角座標系において、X軸の正方向はどちらか。
答え：北
測量の平面直角座標系では、X軸は南北方向（北が正）、Y軸は東西方向（東が正）です。数学とは逆になるため注意が必要です。
問題：方位角 θ、水平距離 L の辺について、Y座標の変化量（経距）を求める式はどれか。
答え：L × sin θ
緯距ΔX＝L×cosθ、経距ΔY＝L×sinθ です。方位角は北（X軸）から時計回りに測ります。
問題：閉合トラバースでは、全辺の緯距の合計と経距の合計はそれぞれいくらになるべきか。
答え：どちらも 0
出発点に戻るため、緯距の総和も経距の総和も理論上は0になります。この残差が閉合誤差です。
問題（令和6年第6問より）：XA＝−800.00m、YA＝＋1,100.00m。点Aから方向角305°00'00"・平面距離1,000mの位置にある点Bの座標は？
答え：XB≒−226.42m、YB≒＋280.85m
ΔX＝1,000×cos305°≒＋573.58m、ΔY＝1,000×sin305°≒−819.15m。XB＝−800.00＋573.58≒−226.42m、YB＝＋1,100.00−819.15≒＋280.85m
まとめ
測量の座標は、X軸が南北（北が+）、Y軸が東西（東が+）で、数学のXYとは軸の意味が逆です。この点をしっかり押さえることがトラバース計算の出発点になります。
座標差（緯距・経距）の計算、閉合誤差の整理、面積計算への展開は、以下の記事と合わせて学習すると理解が深まります。
参考法令・規格
- 測量法（昭和24年法律第188号）
- 公共測量作業規程の準則（国土交通省）第2章 基準点測量
※ この記事の確認日：2026年5月
試験での問われ方｜ソクタの一言
座標の問題で点数を落としやすいのは「XとYの軸を逆に覚えていた」というケースです。試験本番では、X＝北、Y＝東と最初に書き込んでから計算を始めると安全です。また、方位角の象限によって ΔX・ΔY の符号が変わる点（北東：+/+、南東：−/+、南西：−/−、北西：+/−）も確認しておきましょう。
