平面直角座標系とは？座標計算で使う理由

平面直角座標系とは、地球の球面を平面に投影して、X軸（北方向）とY軸（東方向）の直交する2軸で位置を表す座標系です。

日本では公共測量基準として19系統（第1系〜第19系）の平面直角座標系が定められており、地域によって使用する系番号が異なります。

各系の中央経線を基準とすることで、投影による距離・角度のひずみを小さく抑えています。

トラバース計算や基準点測量の座標計算にはこの平面直角座標系を使います。

測地測量の記事一覧

簡単に言えば、日本全国を19のエリアに分けて、各エリア内をXY座標で表す仕組みです。地球は丸いけれど計算しやすいよう平面として扱う。そのための「エリア分けのルール」です。

平面直角座標系の仕組み

平面直角座標系はガウス・クリューゲル投影（正角横円筒図法）を使って、球面の地球を平面に投影します。

各系には中央経線が定められており、その中央経線とそれに直交する方向に直角座標軸を設けます。

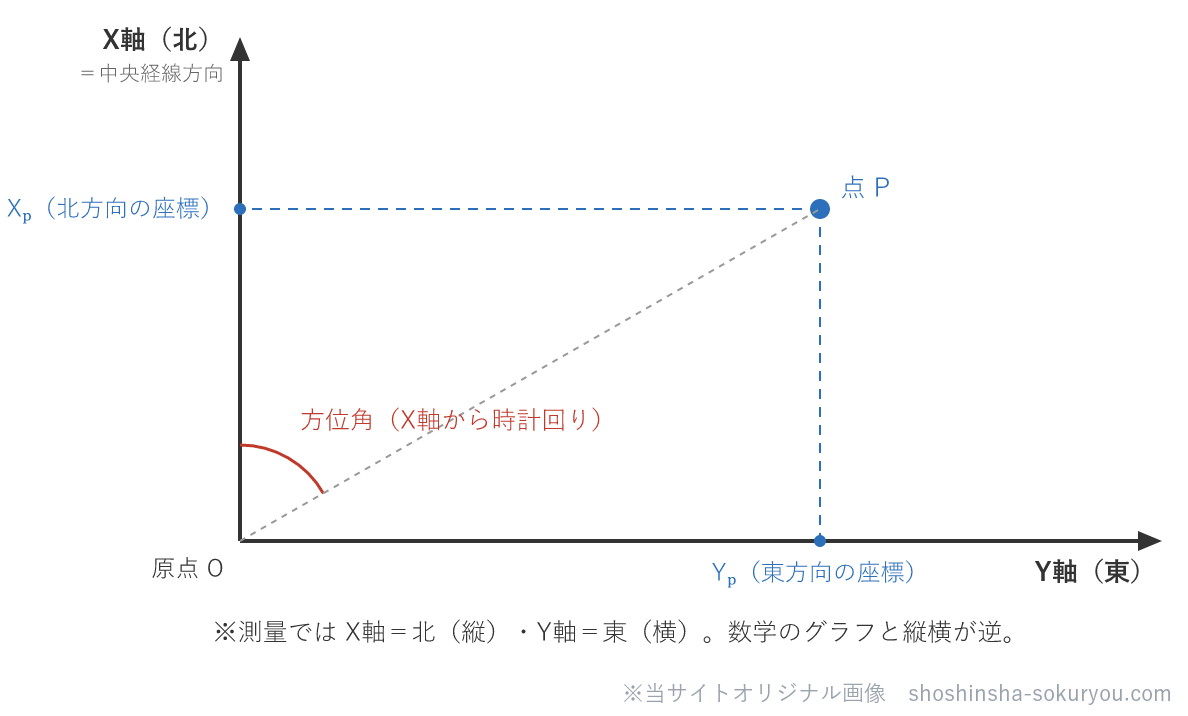

X軸が北方向（中央経線方向）、Y軸が東方向です。

日本の系番号（第1系〜第19系）と各系がカバーする地域の対応については最新の作業規程の準則・測量法関連資料で確認してください。

なぜ平面直角座標系を使うか

緯度・経度（地理座標）は球面座標であるため、三角関数を使った通常の距離計算・角度計算には向きません。

基準点測量の規定は、作業規程の準則（下図）の第2編に定められています。

平面直角座標系に変換することで、三平方の定理や三角比をそのまま使った計算が可能になります。

これがトラバース計算を始めとする測量計算で平面直角座標系が使われる理由です。

平面直角座標系と地理座標系の比較

2つの座標系を比較します。

GNSS測量の観測結果は緯度・経度（地理座標）で得られますが、座標計算には平面直角座標に変換して使います。

試験で問われやすいポイント

令和6年第6問（計算：平面直角座標）では、点Aの座標（XA＝−800.00m、YA＝+1,100.00m）から方向角305°00'00"・平面距離1,000mの位置にある点Bの座標を求める問題が出題されています（正答：XB≒−226.42m、YB≒+280.85m、選択肢4）。

この計算ではXB＝XA＋L×cos(方向角)、YB＝YA＋L×sin(方向角)を使います。X軸が北方向・Y軸が東方向であることと、数学の一般的なxy座標（x軸が横方向）との違いは正誤問題でも問われる典型的なポイントです。

令和2年第22問（正誤：平面直角座標系）では、縮尺係数について「原点を通る子午線上では0.9999であり、そこから離れるほど縮尺係数は大きくなる」という知識が問われています。「離れると小さくなる」は誤りなので注意してください。縮尺係数の詳細はこちら。

一問一答

まとめ

今回は平面直角座標系について説明しました。

平面直角座標系は球面の地球を平面に投影した19系統の座標系です。

X軸が北方向、Y軸が東方向です。

トラバース計算をはじめとする座標計算の基盤として使われます。

縮尺係数や経距・緯距についてはこちらも参考にしてください。
