基準点とは？三角点・水準点・電子基準点の種類と等級の意味

基準点とは、測量の基準として使うために、座標（緯度・経度・平面直角座標）や標高があらかじめ定められた点のことです。

測量では、まず位置や高さの分かっている点（＝基準点）を出発点として、まだ分かっていない点の位置や高さを求めていきます。基準点がなければ、測量の結果を地図上の正しい位置に結びつけることができません。

基準点はトラバース測量・水準測量・GNSS測量など、あらゆる測量の出発点として使われます。

トラバース測量と閉合誤差の整理

基準点測量と水準測量の違い

ザックリ言うと、三角点・水準点・電子基準点など、座標や標高が国によって確定されている「測量の出発点」のことです。ソクタは「全国の測量の骨格を作る、いわば『測量版の地番制度』」みたいなイメージをしています。

基準点の種類

基準点にはいくつかの種類があり、それぞれ測る対象が異なります。

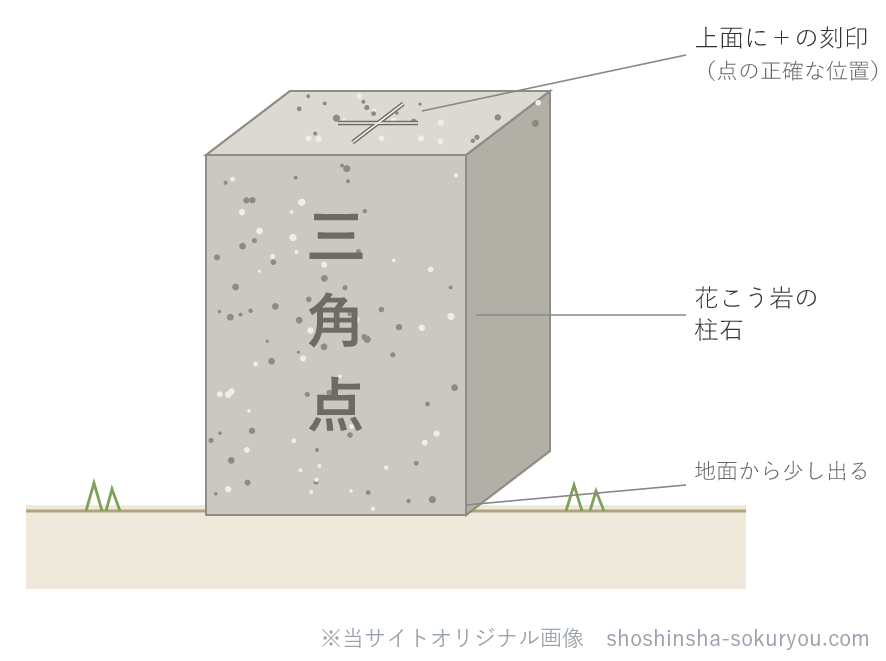

三角点

水平位置（緯度・経度・平面直角座標）の基準点です。等級は1等〜4等。

山の頂上や見通しの良い場所に設置された石標で、遠距離の測角に使われてきました。現在は電子基準点がその役割を補っています。

水準点（BM）

標高の基準点です。等級は1等〜4等。

道路沿いや橋のたもとなどに設置されています。

水準点（BM）とは何か

電子基準点

GNSSによる3次元位置（連続観測）の基準点です。精度は1等相当。

全国約1,300か所に設置されており、GNSS測量の基準局として利用されます。

電子基準点とは何か

多角点（トラバース点）

水平位置の基準点で、近距離・市街地向けです。等級は1〜4級（「等」ではなく「級」と表記します）。

三角点が設置できない市街地などでトラバース測量によって設けられます。

等級の意味

基準点には等級があり、数字が小さいほど高精度で、測量網の上位に位置します。

基準点測量の要旨は、作業規程の準則（下図）の第21条に規定されています。

測量作業では、上位等級の基準点を既知点として使い、その周囲に下位等級の新点を設けていきます。「1等三角点を既知点として、3等三角点を新設する」のような形です。この上位から下位へのつながりを測量網と呼びます。

基準点と既知点・新点の関係

基準点測量では、すでに座標や標高が分かっている点を「既知点」、これから求める点を「新点」と呼びます。

測量士補の試験では、既知点の座標を使って計算を行い、新点の座標を求める問題がよく出題されます。基準点＝既知点という場合が多いですが、試験では「既知点」という表現が使われます。

既知点と新点の整理

試験で問われやすいポイント

令和4年第6問（語句穴埋め：基準点測量の作業工程）では、1級基準点測量の作業手順として「厳密水平網平均計算」という語句が問われています（正答：選択肢2）。基準点測量では観測後に平均計算で精度を高める工程があることを覚えておきましょう。

「三角点・水準点・電子基準点の種類や等級」を直接問う問題はR2〜R6では確認されていませんが、三角点＝水平位置（1等〜4等）・水準点＝標高（1等〜4等）・電子基準点＝GNSS連続観測（1等相当）という対応と、等級の数字が小さいほど高精度で測量網の上位に位置する点は基礎知識として押さえておきましょう。

一問一答

まとめ

基準点は測量の起点となる既知の点で、三角点（位置）・水準点（高さ）・電子基準点（3次元位置）の種類があります。等級は1等が最高精度で、上位等級の基準点を使いながら下位等級の新点を設けていきます。

基準点の役割を理解すると、トラバース測量の計算や水準測量の出発点がイメージしやすくなります。
