水準点とベンチマークの違いは？

水準点（すいじゅんてん）とは、国土地理院が全国に設置・管理する標高の基準点です。

国家基準点のひとつであり、標高値が国家水準として定められています。

測量法に基づいて設置されており、等級によって一等・二等・三等水準点（ほかに基準水準点）に分類されます。なお公共測量で設置する水準点は1〜4級に区分され、国家水準点の「等」とは別の区分です。

一方、ベンチマーク（BM：Bench Mark）とは、工事現場や局所測量において、水準点の標高を引き継いで現地に設置する仮の標高基準点です。

工事の高さ管理・施工測量の基準として使います。

水準測量の記事一覧

ザックリ言うと、国土地理院が全国に設置した「高さの基準点（ベンチマーク）」のことです。ソクタは「全国の高さ計算のスタート地点になる、測量版の『原点杭』」みたいなイメージをしています。

水準点の役割と種類

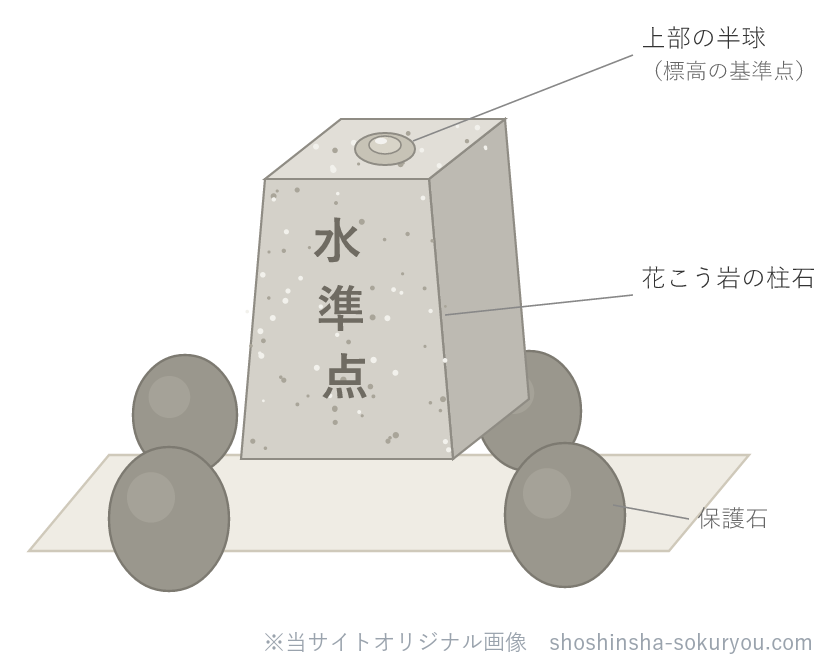

水準点は全国の主要な道路や街道沿いに約 2 km 間隔で設置されており、道路沿いの金属標や岩盤に埋め込まれた形で存在します。

標高値は国土地理院が管理・更新しており、公式データとして公開されています。

等級は一等・二等・三等があり、数字が小さいほど精度が高く、一等水準点が最も精密です。

一等水準点は精密水準測量の基準に使われ、二等・三等は一般の測量作業に広く使われます。

等級ごとの精度基準は最新の作業規程の準則で確認してください。

ベンチマーク（BM）の役割

ベンチマークは工事や建設現場において、水準点から標高を引き継いで現地に設置するものです。

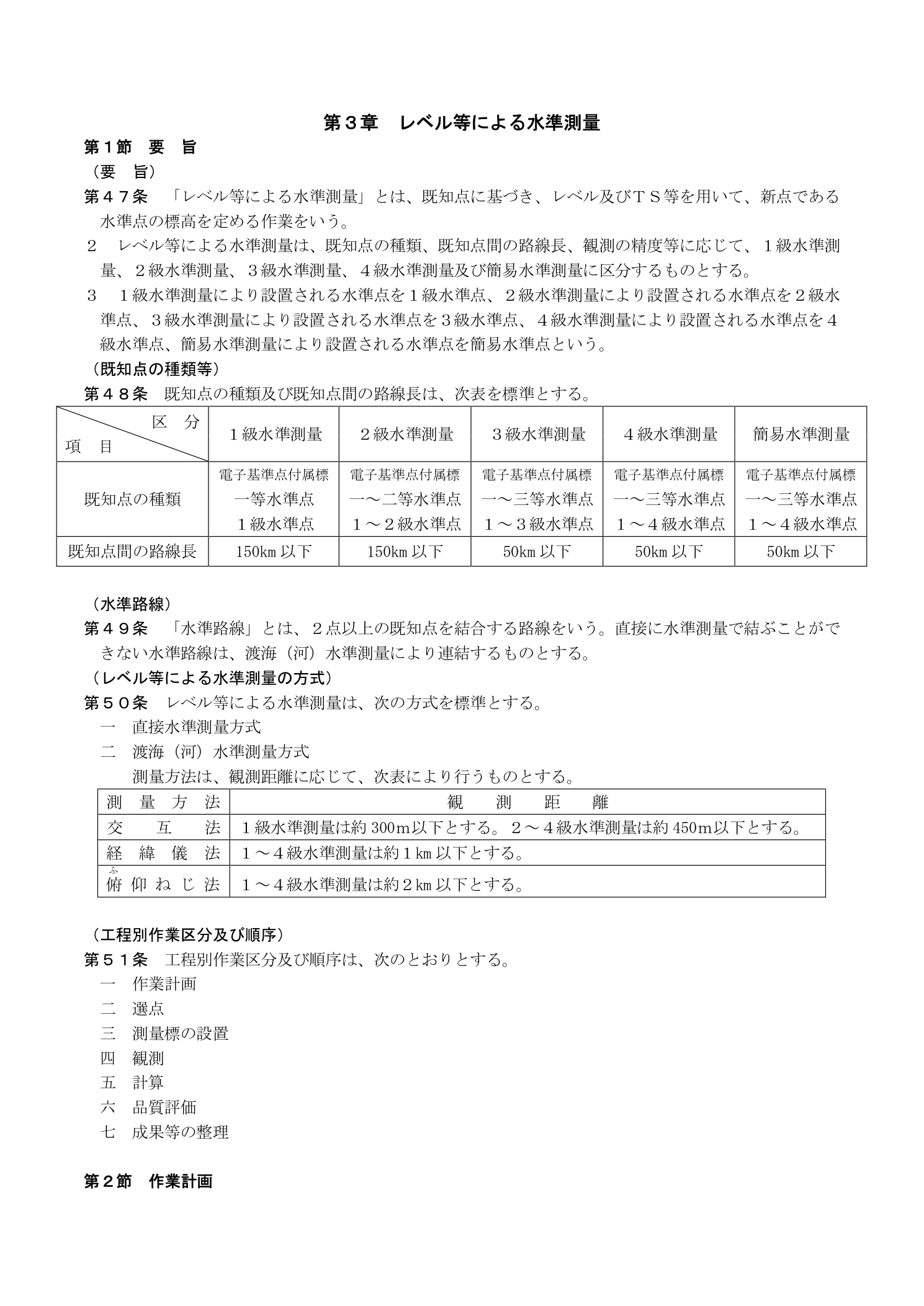

水準測量の作業方法は、作業規程の準則（下図）で規定されています。

鉄杭・コンクリート杭・建物の基礎などを利用して設置されます。

工事の期間中は標高の基準として使われますが、工事終了後は撤去されることが多く、国家基準としての永続性はありません。

測量士補の試験問題では「BM＝水準点」と混同させる誤った選択肢が登場することがあります。

BM はあくまで局所的・一時的な基準点であり、国家基準点である水準点とは性格が異なります。

水準点とBMの比較

2つの用語を項目ごとに比較します。

水準測量では、水準点を出発点として測量を行い、現場に BM を設置して工事の高さ管理に使うという流れが一般的です。

試験で問われやすいポイント

測量士補の試験では、「水準点は国土地理院が設置・管理する国家基準点」という設置主体の知識が正誤問題として出題されています。

「水準点は測量業者が設置する」「BM と水準点は同等の精度を持つ国家基準点である」という誤った選択肢が登場するため注意が必要です。

水準点の等級（一〜三等）と「数字が小さいほど精度が高い」という関係も正誤問題の対象として出題されています。

一問一答

まとめ

今回は水準点とベンチマーク（BM）の違いについて説明しました。

水準点は国土地理院が設置する恒久的な国家基準点、BM は水準点から標高を引き継いで現場に設置する一時的な基準点です。

この2つの設置主体・永続性の違いをしっかり区別しておきましょう。
