器械高とは？水準測量での計算式と後視・前視との関係

器械高とは、水準測量で使う水準儀（レベル）の視準線が、標高ゼロの水準面（平均海水面）からどの高さにあるかを示す値です。

水準測量では、地面に立てた標尺（スタッフ）を水準儀で読み取りますが、その視準線自体が地面より高い位置にあります。この「視準線の高さ（標高）」が器械高です。

器械高は直接測定する値ではなく、既知の標高と後視の読みから計算して求めます。

後視と前視の意味と違い

器械高式と昇降式の違い・計算方法

ザックリ言うと、「測量機械の目の高さ」のことです。既知点の標高に後視（標尺の読み）を足せば求まります。ソクタは「机の端っこから目線の高さを決めて、そこから各点の高さを引き算していく」みたいなイメージをしています。

器械高の求め方

式はシンプルです。

「既知点の標高」は出発点となるBM（水準点）などの標高です。「後視の読み」はその既知点に立てた標尺をレベルで読んだ値です。

器械高から次の点の標高を求める

器械高が出たら、あとは前視（FS）の読みを引くだけです。

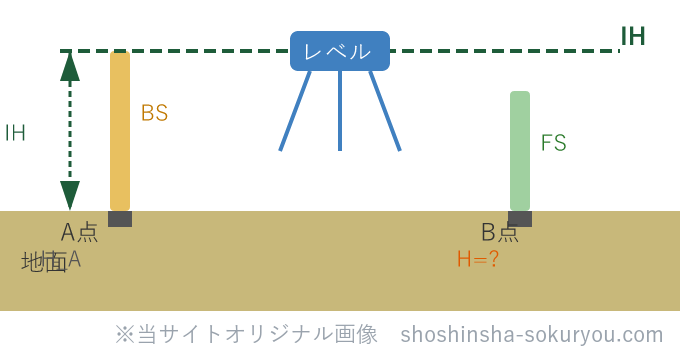

水準測量の作業方法は、作業規程の準則（下図）で規定されています。

「後視を足して器械高、器械高から前視を引いて標高」。この順番だけ頭に入れておけば、野帳の穴埋め問題はほぼ対応できる。

実際の計算の流れはこうなります。

1. 後視（BS）を読む → 器械高（IH）を計算
2. 前視（FS）を読む → 次の点の標高を計算
3. 器械を移動し、新しい器械位置での器械高を再計算
4. 目標点まで繰り返す

器械高式と昇降式の違い

水準測量の計算方式には器械高式と昇降式の2種類があります。どちらも結果は同じですが、野帳（フィールドノート）への記載方法と中間点の扱い方が異なります。

試験では、野帳の数値が与えられて器械高や標高を穴埋めする問題形式がよく出ます。器械高式か昇降式かを問われることもあるので、両方の野帳の見方を覚えておきましょう。

器械高式・昇降式の野帳計算の詳細

試験で問われやすいポイント

測量士補の試験では、器械高（IH）の計算は路線縦断測量（応用測量）の野帳計算問題の基礎として使われます。「IH＝既知点の標高＋後視（BS）」「次の点の標高＝IH－前視（FS）」の2式を確実に覚えておくことで、縦断測量の地盤高を求める計算問題に対応できます。

間接水準測量の計算問題（令和2年第7問・令和5年第7問）でも、既知点の器械高（i）と目標高（f）が与えられ、傾斜角と斜距離から標高を求めます。「器械高を通じて標高を計算する」という点で基本的な考え方は共通しています。

器械高式と昇降式のどちらが中間点の多い路線に向いているかを問われることがあります。中間点が多い場合は器械高式が効率的という知識を覚えておきましょう。

一問一答

まとめ

器械高（IH）は「レベルの視準線の標高」。それだけです。

既知点の標高に後視を足して器械高を出す。器械高から前視を引いて次の点の標高を出す。この2ステップが水準測量の計算の核心で、野帳の問題はほぼこのパターンで解けます。器械を動かすたびにIHを再計算するのを忘れずに。
