レベルと標尺の役割の違いは？

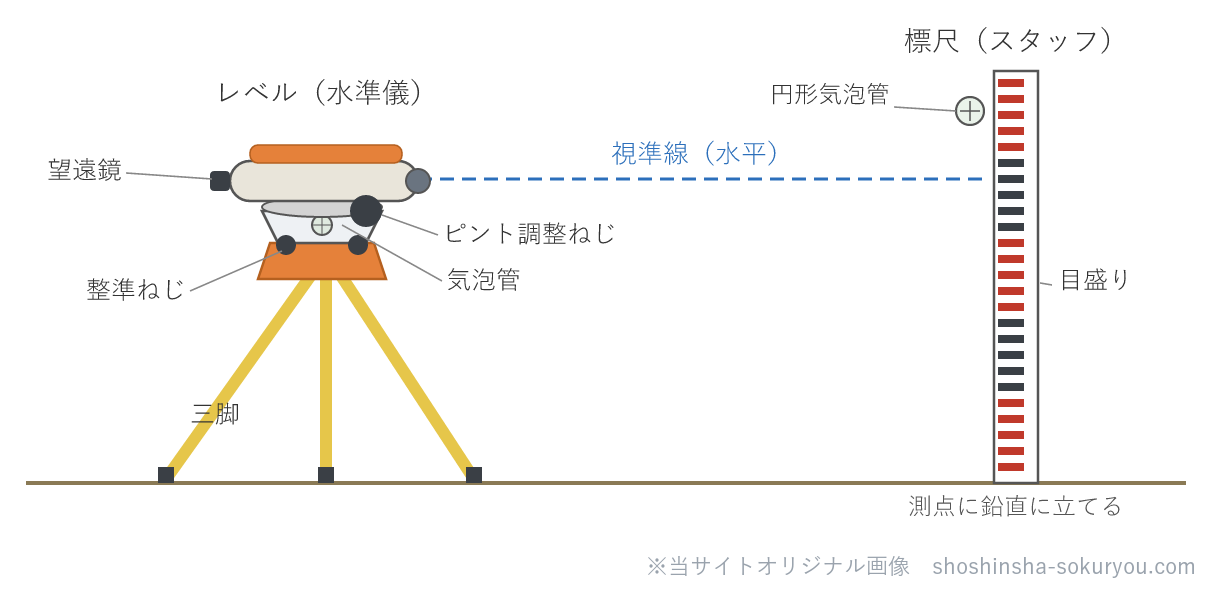

レベル（水準儀：すいじゅんぎ）とは、水準測量で使用する測量機器で、水平な視準線を形成して標尺の目盛りを読み取る装置です。

三脚に据え付けて使い、気泡管（または自動補正機構）によって視準線を水平に保ちます。

一方、標尺（ひょうじゃく・スタッフ：Staff）とは、測点に鉛直（垂直）に立て、レベルの視準線が当たった位置の目盛りを読み取るための棒です。

センチメートルまたはミリメートル単位の目盛りが刻まれており、観測者がレベルの望遠鏡から読み取ります。

水準測量の記事一覧

簡単に言えば、レベルは「水平な視線を作る機械」、標尺は「cm・mm目盛りの棒」です。ソクタは「レーザーポインターと定規の組み合わせ（2つをセットで高低差を読み取る）」みたいなイメージをしています。

レベルの種類と機能

レベルには主に次の種類があります。

オートレベル（自動レベル）

コンペンセーター（補正機構）により視準線を自動的に水平に補正する最も一般的なタイプです。

整準後に自動補正が働くため、操作が比較的容易です。

電子レベル

バーコードが刻まれた専用標尺と組み合わせて使い、目盛りの読み取りを自動処理します。

読み取り誤差が少なく、精密水準測量に使われます。

チルティングレベル

視準のたびに望遠鏡を微動させて気泡を合わせる旧来のタイプです。

精密な観測ができますが操作に熟練を要します。

標尺の種類と注意点

標尺（スタッフ）には木製・アルミ製・インバー製などがあります。

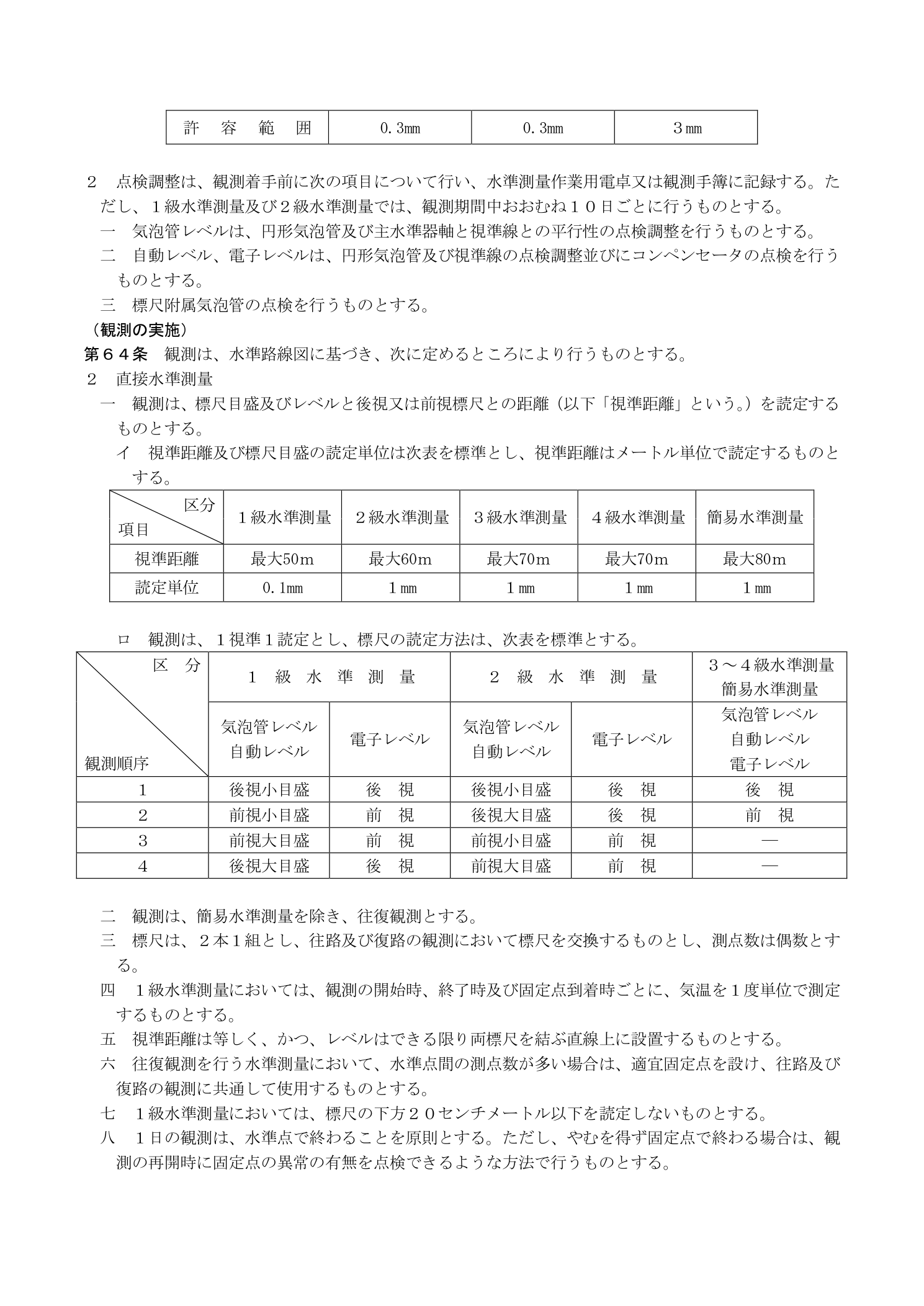

水準測量の点検調整の許容範囲は、作業規程の準則（下図）で定められています。

精密水準測量ではインバー製（熱膨張が極めて小さい合金製）の標尺が使われます。

標尺は必ず測点に鉛直に立てる必要があります。

傾いた状態では読み取り値が大きくなるため、垂直保持のために円形気泡管が取り付けられているものもあります。

レベルと標尺の比較

2つの機器の役割を比較します。

水準測量は「レベルで読む・標尺で読まれる」という役割分担で成立しています。

どちらが欠けても観測は完成しません。

試験で問われやすいポイント

平成28年第11問では、レベルの種類ごとの機能の正誤問題が出題されました。

「電子レベルはバーコードが付いた専用標尺を使用し、標尺の目盛りを自動的に読み取ることができる」という内容が正しい選択肢として出題されています。

コンペンセータについては「整準後に視準線を自動的に水平に補正する機構」という機能説明が問われています。

標尺の鉛直保持についても「傾くと読み取り値が実際より大きくなる」という点が試験頻出です。

一問一答

まとめ

今回はレベルと標尺の役割の違いについて説明しました。

レベルは水平視準線を形成して標尺を読む機器、標尺は測点に鉛直に立てて読まれる棒です。

「レベルが標尺を読む」という方向を軸に、種類・使い方の違いを整理しておきましょう。

視準距離を前後でそろえることの意味についてはこちらの記事も参考にしてください。
