なぜ補正が必要なのか

観測したばかりの距離は、「斜めで」「高い場所で」「丸い地球の上で」測った"生"の値です。一方、座標計算や地図に使う距離は「平面（平面直角座標系）の上の水平距離」。この差を埋めるのが補正です。

大きく分けて、距離の速さ（光）に関する補正と、距離の形（斜め・高さ・丸み）に関する補正があります。

測地測量の記事一覧

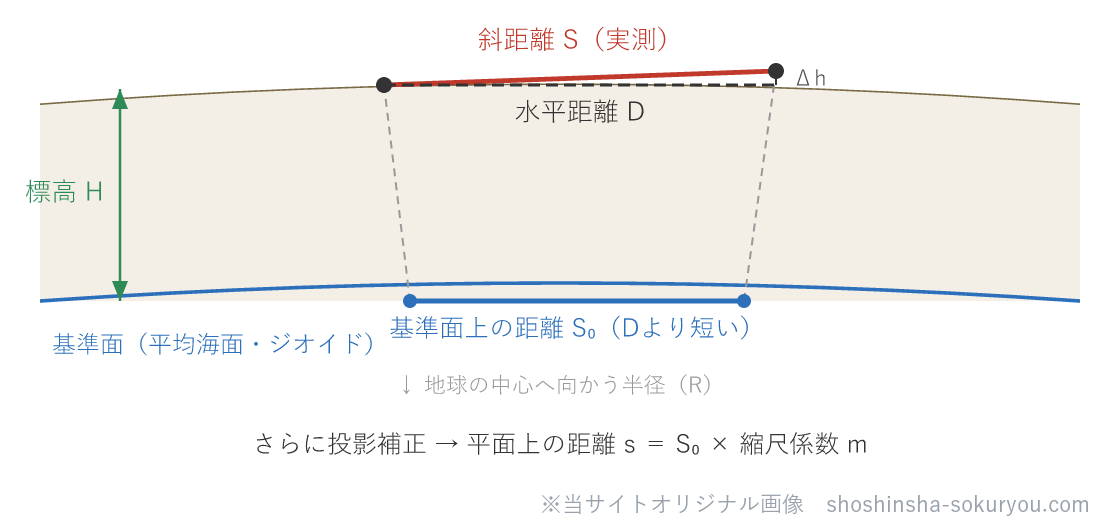

イメージは「坂道を斜めに測った距離を、真上から見た地図の長さに直す」作業です。途中で、空気のゆらぎ・標高・地球の丸みのぶんも差し引きます。

補正の4ステップ（順番）

観測距離は次の順で直していきます。

① 気象補正：観測時の気温・気圧による光の速さのずれを直す。

② 傾斜補正：斜距離を水平距離に直す。

③ 標高補正：その標高での水平距離を、基準面（平均海面）上の距離に直す。

④ 投影補正（縮尺補正）：基準面上の距離を、平面直角座標系上の距離に直す。

①気象補正

光波測距儀は、光が往復する時間から距離を出します。光の速さは大気の気温・気圧（屈折率）で変わるため、観測時の気象条件に合わせて補正します。実務では機器に気温・気圧を入力して自動補正することが多く、補正量はppm（100万分の1）単位で効きます。試験では「光波測距は気象補正が必要」という考え方を押さえれば十分です。

②傾斜補正（斜距離 → 水平距離）

測ったのが斜距離Sなら、水平距離Dに直します。高低角αまたは高低差Δhを使って、

高低差や高低角の扱いは高低角と斜距離の計算も参考になります。

③標高補正（その標高 → 基準面上）

水平距離は「測った場所の標高」での長さです。地図の基準は平均海面（ジオイド）なので、標高Hの高さにある距離を、基準面まで下ろした距離S₀に直します。標高が高いほど、基準面上では少し短くなります。

標高が高い場所の距離は、基準面に直すと縮む（補正は負）のがポイントです。

④投影補正（基準面上 → 平面直角座標上）

最後に、基準面（球面）上の距離を、地図の平面（平面直角座標系）上の距離に直します。これに使うのが縮尺係数mです。

平面直角座標系では、座標原点の付近でm＝0.9999（中央でわずかに縮め、端に向かうほど大きくなる）。縮尺係数の意味は縮尺係数の記事で詳しく扱っています。

計算例（標高補正＋投影補正）

気象補正・傾斜補正まで済ませた水平距離 D＝1,000.000 m（標高 H＝500 m の地点）を、平面距離に直します。R＝6,370,000 m、縮尺係数 m＝0.9999 とします。

ステップ1：標高補正（基準面上の距離 S₀）

ステップ2：投影補正（平面上の距離 s）

観測由来の水平距離1,000.000 mが、標高と投影の補正で999.822 mになりました。たった1kmでも約18cmずれます。補正をしないと座標がずれることが実感できます。

ミスを生むポイント

① 順番を守る。斜距離のまま標高補正をしたり、平面に直す前に座標計算を始めたりしないこと。斜 → 水平 → 基準面 → 平面の一方通行です。

② 標高補正は「縮む（負）」。標高が高い地点の距離は、基準面に下ろすと短くなります。符号を逆にしないこと。

③ 縮尺係数は場所で変わる。原点付近は0.9999ですが、座標系の端では1.0000を超えることもあります。問題文で与えられた値を使います。

一問一答

まとめ

今回は距離測量の補正を、気象・傾斜・標高・投影の4ステップで整理しました。

観測した距離は「斜め・高い・丸い」状態の生の値で、①気象→②傾斜（水平へ）→③標高（基準面へ）→④投影（平面へ）の順で直して、はじめて座標計算に使えます。標高補正は縮む（負）方向、投影補正は縮尺係数をかけます。
