ラスタデータとベクタデータの違いは？GISでの整理

ラスタデータとは、規則的に配置されたピクセル（画素）の集合で空間情報を表現するデータ形式です。

GISでは空間データをラスタとベクタの2種類に分類して扱います。

測量成果や地図データを扱う際にどちらの形式かを理解することは、実務・試験両面で重要です。

測図測量の記事一覧

簡単に言えば、ラスタデータは「画像（ピクセルの集まり）」、ベクタデータは「点・線・面を数式で定義したデータ」です。「写真とイラストの違い。拡大するとモザイクになるかどうか」みたいなイメージです。

ラスタデータとベクタデータの特徴

ラスタデータの意味・定義

ラスタデータとは、空間を格子状のピクセル（画素）に分割し、各ピクセルに値（色・標高・属性など）を割り当てることで空間情報を表現するデータ形式です。

航空写真・衛星画像・オルソ画像・DEM（数値地形モデル）はラスタデータの代表例です。

ラスタデータの解像度はピクセルの大きさで決まり、ピクセルが小さいほど詳細な表現が可能です。

ベクタデータの意味・定義

ベクタデータとは、点（ポイント）・線（ライン）・面（ポリゴン）の座標で空間情報を表現するデータ形式です。

各要素には属性情報（名称・面積・種別など）を付加できます。

建物の外形・道路・河川・土地境界線・行政区域などはベクタデータで表現されます。

測量で取得した座標データはベクタデータとして格納・活用されます。

ラスタデータとベクタデータの違い

2つのデータ形式の違いを表でまとめます。

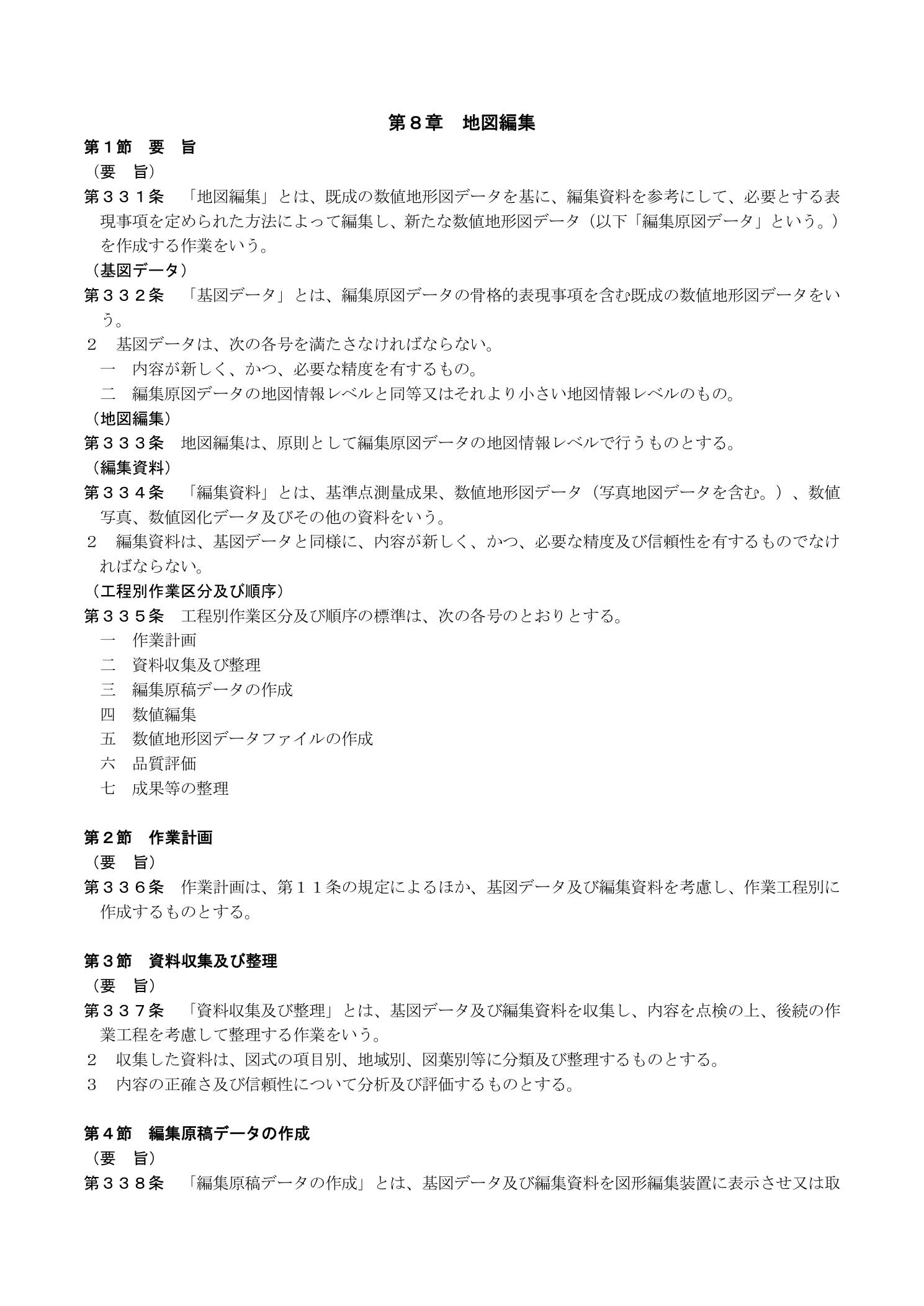

地図編集の規定は、作業規程の準則（下図）の第8章に定められています。

GISでは両方のデータ形式を扱います。

航空写真（ラスタ）と建物外形データ（ベクタ）を重ね合わせて表示するような使い方が一般的です。

試験で問われやすいポイント

令和2年第24問（GIS）では、「ラスタデータとは、地図や画像などを微小な格子状の画素（ピクセル）に分割し、画素ごとに輝度や濃淡などの情報を与えて表現するデータ」という選択肢が正しい文として出題されています（選択肢1が正しい、正答4）。

令和3年第24問（GIS）では、「ベクタデータのファイル形式としてTIFFがある」という記述が誤りとして出題されています（TIFFはラスタ形式、正答2: a,cが誤り）。

一問一答

まとめ

今回はラスタデータとベクタデータの違いについて説明しました。

ラスタデータはピクセルの格子で空間情報を表現し（航空写真・DEM等）、ベクタデータは点・線・面の座標で表現します（建物形状・道路等）。

GISではこの2種類のデータを組み合わせて活用します。

DEMはラスタ、測量座標はベクタという対応を確実に覚えておきましょう。
