数値標高モデルと数値表層モデルの違いは？

DEM（Digital Elevation Model：数値標高モデル）とは、地面（裸地）の標高を格子状に記録したデジタルデータです。

写真測量や航空レーザー測量によって取得されるDEMとDSMは、名前が似ているため混同しやすいです。

何を表している標高モデルかを正確に理解することが試験対策の要点です。

測図測量の記事一覧

一言でいうと、DEM（数値標高モデル）は「建物・木を除いた地面の高さのモデル」、DSM（数値表層モデル）は「建物・樹木を含む表面の高さのモデル」です。ソクタは「DEM＝建物を全部どかした更地の凹凸、DSM＝そのまま全部の高さ」みたいなイメージをしています。

DEM・DSM・DTMとは

DEMの意味・定義

DEM（Digital Elevation Model：数値標高モデル）とは、建物・樹木・橋梁などの地物を除いた地面そのものの標高を格子状（ラスタ形式）に記録したデータです。

DEMは「数値地形モデル」と呼ばれることもありますが、厳密には数値地形モデルはDTM（Digital Terrain Model）の訳語です。

地形の起伏を数値で表したものです。

DEMはオルソ画像の作成・浸水シミュレーション・傾斜解析など多様な用途に使われます。

航空レーザー測量では点群データからDEMを生成します。

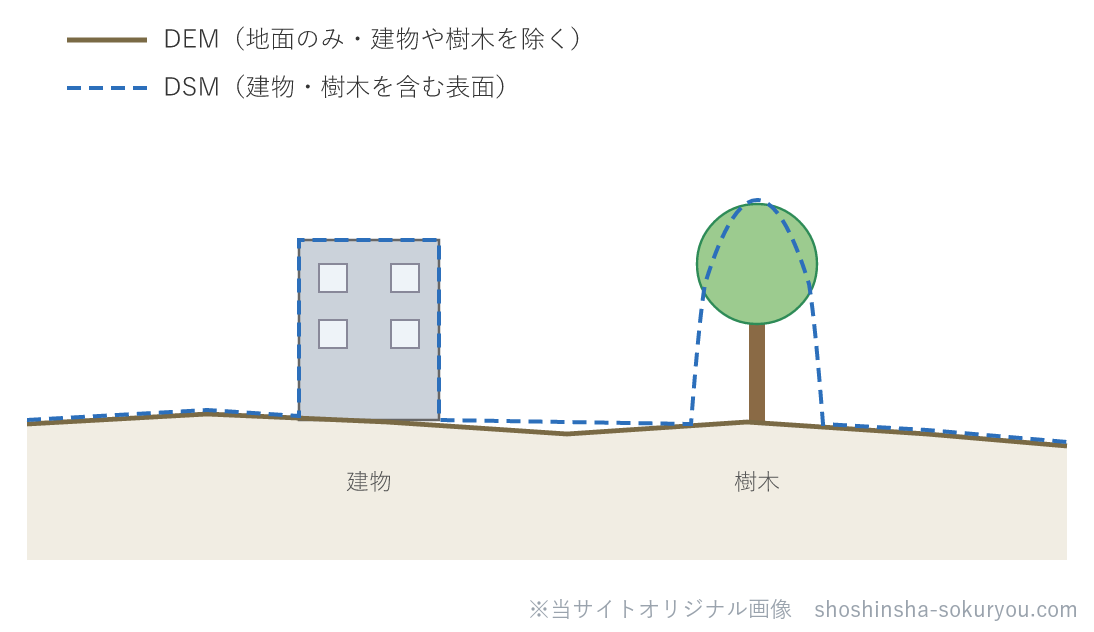

DSMの意味・定義

DSM（Digital Surface Model：数値表層モデル）とは、建物・樹木・橋梁などを含む地表面の最も高い面の標高を格子状に記録したデータです。

航空機やドローンから見た地表の高さを表します。

DSMから建物・樹木などの高さ（nDSM）を引くと、地面の高さに相当するDEMを求めることができます。

DEM・DSM・DTMの違い

3つのモデルの違いを表でまとめます。

地形測量・写真測量の作業方法は、作業規程の準則（下図）で規定されています。

DEMとDTMはどちらも「地面の高さ」を表しますが、DTMは等高線・尾根・谷などの地形構造線も含んだより詳細な地形モデルです。

試験ではDEMとDSMの区別が特に重要です。

試験で問われやすいポイント

令和3年第24問（GIS）では、「地震発生前後の数値表層モデル（DSM）を比較することで、倒壊建物を推定し被災状況を概観する地図を作成可能」という選択肢が正しい文として出題されています（正答2: a,cが誤り）。

「DEMは建物・樹木を除いた地面の標高モデル」「DSMは建物・樹木を含む地表面の標高モデル」という基本定義はGIS問題の前提知識です。

一問一答

まとめ

今回は数値標高モデル（DEM）と数値表層モデル（DSM）の違いについて説明しました。

DEM（数値標高モデル）は建物・樹木を除いた地面の標高モデル、DSM（数値表層モデル）は建物・樹木を含む地表面の標高モデルです。

測量分野ではDEMがオルソ画像作成や地形解析に広く使われます。

DEM・DSM・DTMの違いをセットで整理しておきましょう。
