オルソ画像とは？空中写真との違い

オルソ画像（オルソフォト）とは、空中写真の撮影傾きや地形起伏による変位を補正して正射投影した画像のことです。

通常の空中写真は中心投影で撮影されるため、建物が傾いて見えたり高低差のある地形で変位が生じたりします。

オルソ画像はこれらの変位を補正することで、地図と同様に使える画像データになります。

測図測量の記事一覧

一言でいうと、航空写真の歪みを補正して「真上から見た地図と同じ視点」に変換した画像です。「斜めから撮った写真を、真上から見たように補正したもの。人の顔写真を真正面に向き直させるような変換」みたいなイメージです。

オルソ画像の意味・定義

オルソ画像（正射投影画像）とは、空中写真を正射投影に変換した画像です。

正射投影とは、地表面のすべての点を鉛直方向から投影したもので、地図と同じ投影方式です。

オルソ画像の作成にはDEM（数値地形モデル）が必要です。

DEMの地形データを使って空中写真の各画素を補正・変換することで、地形起伏の影響を除いた正確な水平位置を持つ画像が生成されます。

空中写真との違い

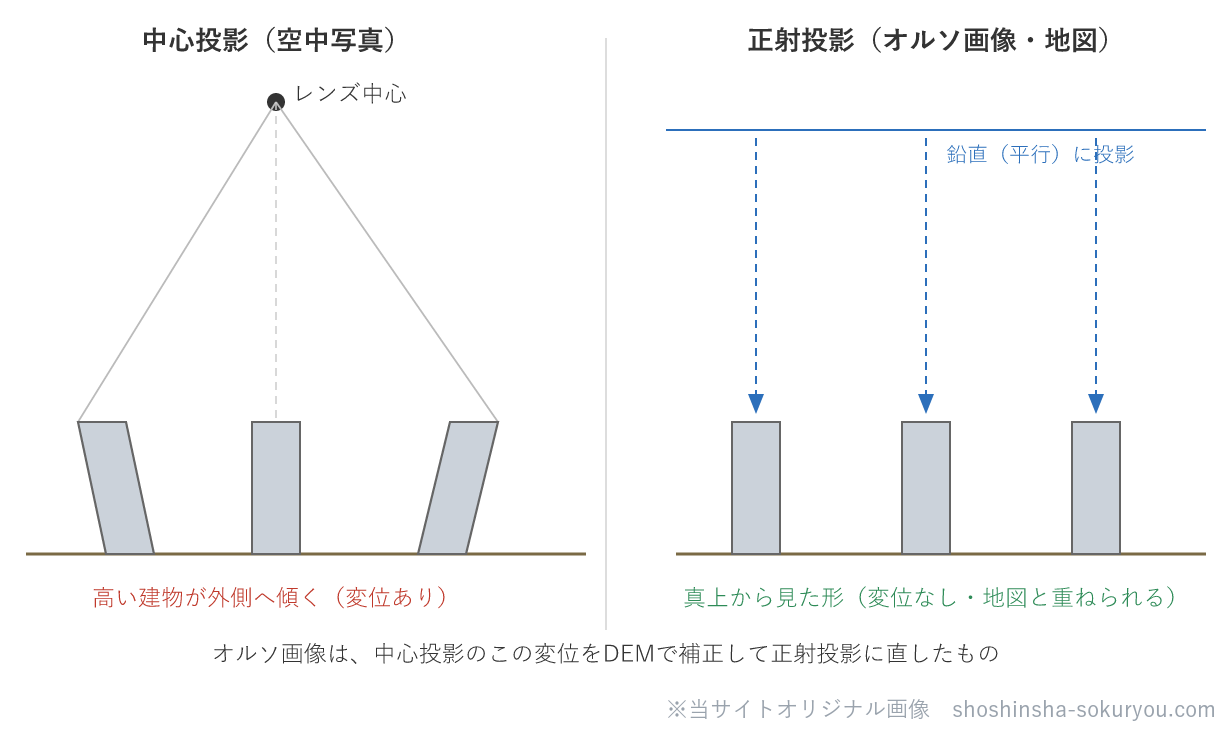

通常の空中写真は中心投影（レンズを通した直線的な投影）で撮影されます。

空中写真測量の作業方法は、作業規程の準則（下図）で規定されています。

このため写真の端になるほど地物が傾いて見え、高い建物は倒れているように写ります。

オルソ画像ではこれが補正されています。

また地形起伏がある場所では、同じ縮尺でも実際の位置がずれて撮影されます。

DEMによる補正で、このずれも修正されます。

オルソ画像と空中写真の違い

2つの画像形式の違いを表でまとめます。

オルソ画像は地図と同じ座標系・縮尺で扱えるため、GISデータとの重ね合わせ・地図編集の背景画像として広く活用されています。

試験で問われやすいポイント

令和5年第18問（写真地図作成）では、「正射変換とは数値写真を中心投影から正射投影に変換し、正射投影画像を作成する作業をいう」という選択肢が正しい文として出題されています（正答5: c,eが誤り）。

令和2年第17問（写真地図）では、「写真地図は図上で水平距離を計測することができない」という記述が誤りとして出題されています（正射投影されているので水平距離計測可能が正しい、正答2: a,dが誤り）。

一問一答

まとめ

今回はオルソ画像について説明しました。

オルソ画像は空中写真の傾きと地形起伏の変位をDEMを使って補正した正射投影画像です。

地図と同じ投影方式なのでGISや地図編集で直接活用できます。

「補正済み・正射投影・DEMが必要」という3点を試験の核として覚えておきましょう。

測図測量の記事一覧

令和5年 写真・点群分野（No.17〜20）過去問解説はこちら
