IP点とは？路線測量で使う意味

IP点とは、路線測量における交点（Intersection Point）のことで、路線上で方向が変わるカーブ部分において、前後の直線（接線）を延長したときに交わる仮想の点です。

IP点は実際の路線上にある点ではなく、計算のための基準点です。

この点から曲線設置に必要な各部の距離・位置を計算します。

応用測量の記事一覧

ザックリ言うと、道路の中心線が折れ曲がる点（Intersection Point）のことです。この交点を起点に曲線の設計計算が始まります。「道路の折れ曲がり点」と覚えると分かりやすいです。

この単元を効率よく仕上げたい人は、あわせて測量士補のテキスト・過去問集の選び方も見ておくと学習計画を立てやすくなります。

独学での理解や計算に不安があるなら、通信講座という選択肢もあります。合格率の実績で選ぶ人が多いアガルート測量士補講座の評判・合格率も確認してみてください。

IP点の意味と定義

路線は直線区間とカーブ区間を繰り返します。

直線から別の方向の直線に変わるとき、その2本の直線が交わる点がIP点です。

英語では Intersection Point（交点）を略してIPと呼びます。

IP点の位置は設計段階で決まり、そこから交角（I：Intersection Angle）と曲線半径（R）をもとに曲線の各部分を計算します。

路線測量でのIP点の役割

IP点は曲線設置計算のスタート点です。

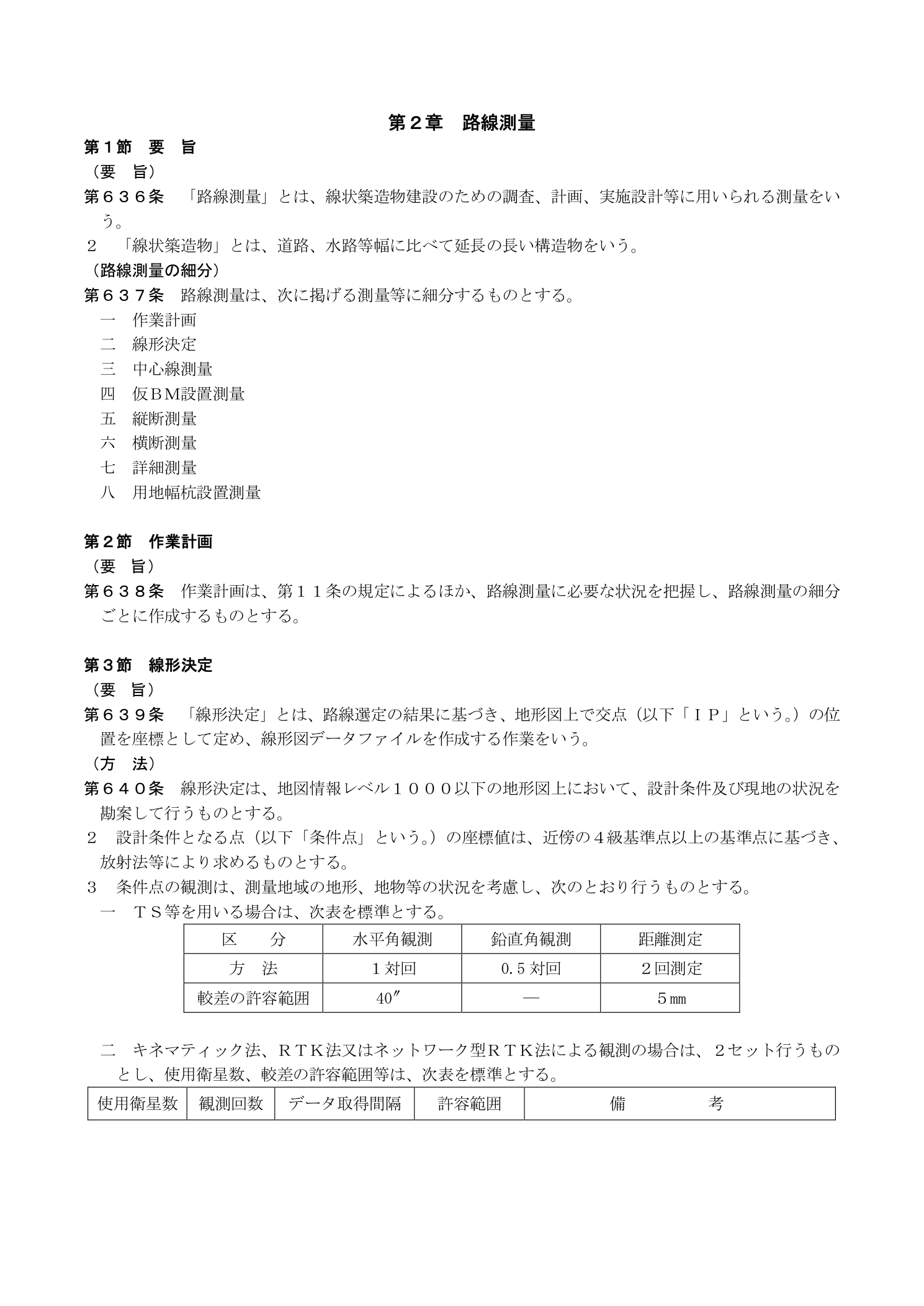

路線測量の作業方法は、作業規程の準則（下図）の第5編第2章に規定されています。

IP点が決まると、次の手順で曲線の各点を求めます。

交角（I）の測定

IP点の前後の接線がなす交角（I：Intersection Angle）を測定します。この角度が曲線設計の基本パラメータになります。

接線長（TL）の計算

設計値の曲線半径（R）と交角（I）から、TL＝R×tan(I/2) の式で接線長（TL）を計算します。

BC点・EC点の設置

IP点からTLだけ戻った位置がBC点（曲線始点）、TLだけ進んだ位置がEC点（曲線終点）として現地に設置されます。

IP点自体はカーブの外側にある仮想の交点ですが、測量で実際に測定・設置される重要な基準点です。

IP点・BC点・EC点の違い

3つの点はそれぞれ異なる役割を持ちます。

IP点は路線上の点ではなく、仮想の計算基点である点が試験でよく問われます。

試験で問われやすいポイント

令和3年第26問（計算：路線測量）では、曲率半径R＝1,000m・交角I＝36°の円曲線でBC点からEC点までの円弧長を含む路線の総距離を求める計算問題が出題されています（正答：1,343m）。

IP点は「2本の接線の交点（路線上にない仮想点）」という定義は路線測量の正誤問題でも前提として問われます。BC点はIP点から接線長TLだけ手前の位置です。

一問一答

まとめ

今回はIP点について説明しました。

IP点は路線測量における2本の接線の交点（仮想点）で、曲線設置計算の基準点です。

IP点から接線長TLを求め、BC点（曲線始点）とEC点（曲線終点）の位置を決定します。

IP点は路線上の点ではない、という点が試験で頻繁に問われます。
