空中写真の実体視とは？写真測量で地形が見える理由

実体視とは、同一地域を少し異なる位置から撮影した2枚の写真を左右の目でそれぞれ見ることで、立体的（3D）に見える現象のことです。

人間の目は左右2つあり、両眼の視差（位置の差）によって立体感を得ています。

写真測量の実体視はこの原理を応用したもので、2枚の空中写真から地形の高低を視覚的に把握できます。

測図測量の記事一覧

一言でいうと、重複する2枚の航空写真を両目で同時に見て、立体的に地形を認識する方法です。専用の器械（実体鏡）を使い、まるで3Dの模型を見るように地形を読み取ります。

この単元を効率よく仕上げたい人は、あわせて測量士補のテキスト・過去問集の選び方も見ておくと学習計画を立てやすくなります。

独学での理解や計算に不安があるなら、通信講座という選択肢もあります。合格率の実績で選ぶ人が多いアガルート測量士補講座の評判・合格率も確認してみてください。

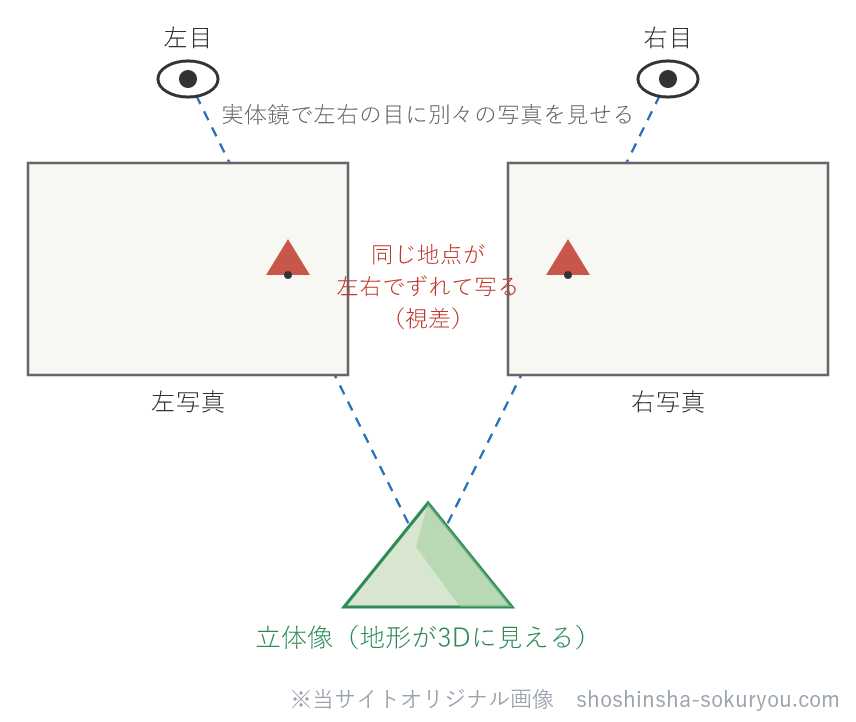

実体視の仕組みと使い方

実体視の仕組み

航空機が同一コースを飛行しながら連続撮影すると、隣り合う写真の間に一定の重複（オーバーラップ）が生まれます。

この重複部分を左目と右目でそれぞれ別の写真から見ると、視差が生まれて立体的に見えます。

重複率（オーバーラップ率）は標準で60%以上とされています。

重複率が大きいほど立体視できる範囲が広くなります。

実体視と実体鏡

実際には2枚の写真を目だけで立体視するのは難しいため、実体鏡（ポケットステレオ、鏡面実体鏡など）が使われます。

実体鏡は2枚の写真を左右の目に個別に投影することで、確実に立体視できるようにする器具です。

実体視によって地形の起伏・地物の高低を視覚的に判断できます。

これを写真判読（フォトインタープリテーション）と組み合わせて地形図の素図作成などに活用します。

実体視と単独写真判読の違い

2つの判読方法の違いを表でまとめます。

空中写真測量の作業方法は、作業規程の準則（下図）で規定されています。

実体視は地形の起伏を立体的に把握するための手法で、単独写真では得られない高さ情報を視覚的に確認できます。

試験で問われやすいポイント

令和2年第17問（写真地図）では、「写真地図は正射投影されているので、隣接する写真が重複していれば実体視することができる」という記述が誤りとして出題されました（正答2: a,dが誤り）。正射変換後の写真地図では実体視はできません。

実体視には中心投影で撮影した重複写真（重複率60%以上）2枚と実体鏡が必要です。正射投影（オルソ変換）後は中心投影の情報が失われるため実体視不可です。

一問一答

まとめ

今回は空中写真の実体視について説明しました。

実体視は重複撮影した2枚の空中写真を左右の目でそれぞれ見て立体的に地形を把握する手法です。

実体鏡を使うことで確実に立体視できます。

「重複した2枚が必要」「立体的な地形判読」という2点を試験の核として押さえておきましょう。
